AOI设备全称自动光学检测(Automated Optical Inspection)，它利用光学手段识别焊点的外形，用以判断焊接的质量。

SMT生产线与AOI配置

SMT生产线与AOI配置

AOI设备分类

目前SMT业界主要应用两类AOI设备：

第一类是：使用三色光源，彩色摄像头系统的AOI设备，代表厂商是OMRON，例如：VT-RNSII ；

第二类是：使用单色光源，灰阶摄像头的AOI设备 ，代表厂商是德律，例：TR7500。

AOI自动光学检测设备

AOI自动光学检测设备

使用AOI需要关注那些质量控制点：

AOI设备一般设置在回流炉之后，在回流焊接完成之后进行检查，但回流焊之后到AOI需要留有一定距离(时间）对PCBA进行降温，

并在其后配置有人工目检工位,在使用AOI需要关注的一般有如下内容：

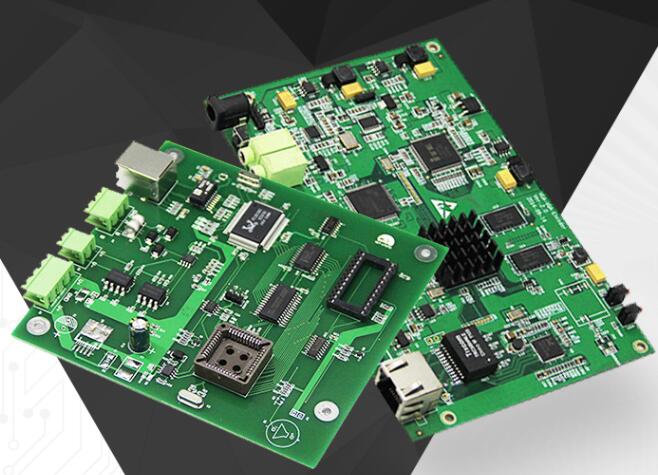

PCBA板

PCBA板

1、程序选择

1.需要确认选择的程序与生产的产品相一致，同一个产品一般有正面和反面的程序区别；

2.需使用Good样品和NG样品验证程序选择是否正确，主要关注NG样品缺陷部位是否能被正确识别；

3.样品检测的频率一般为开班和换线前一次；

4.程序名一般需要记录在一般称之为“开班或换线记录表”的文件里，作为开班或换线的文本记录的一部分；

5.程序错误的解决手段是更换程序。

2、确认AOI设备是正常运行状态，并经过定期保养的，设备镜头是经过校准的

1.确认AOI设备是正常运行状态，并经过定期保养的，设备镜头是经过校准的：

2.一般通过日保养，月保养，年保养进行确认；

3.日保养的一般工作是设备清洁及开停机操作；

4.月保养的一般工作是简单部件的检查和更换；

5.年保养一般需要由设备厂商来完成，并进行镜头系统的校准。

3、在设备自动判别缺陷后需要进行人工目检

1.设置上的焊接缺陷是否能够被AOI设备识别出来；人工目检是从两个方面进行考量的：

2.第一个方面是判断产品

3.另一个方面是确认设备识别的焊接缺陷是否真的是焊接缺陷，排除误判；

4.焊接缺陷的判断依据是IPC-610标准，此标准最新的一版是IPC-610E；

5.人工目检是需要100%进行的；

6.产品如有焊接缺陷需要记录在一般称之为“产品缺陷记录卡”的文件上，并在缺陷位置贴上标识。

4、AOI设备过程控制关注点：

1.需要多次生产调试后才能降低误判率；

2.需要控制并统计一次通过率；

3.需要注意定期进行保养和校准；

4.需要配置后道人工目检，使用人工目检对缺陷进行确认；
